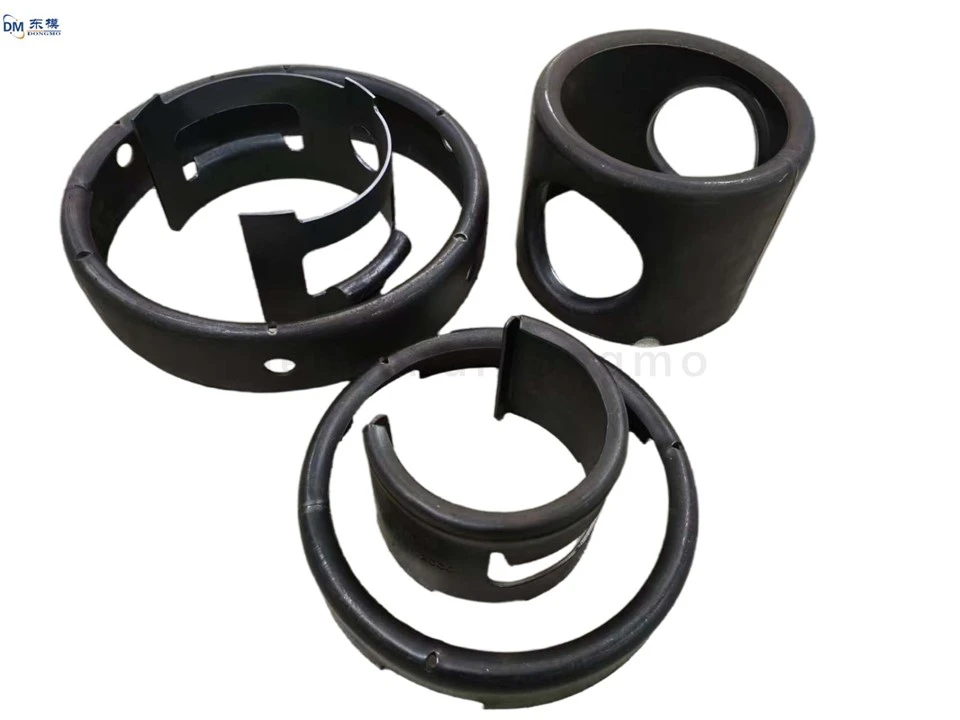

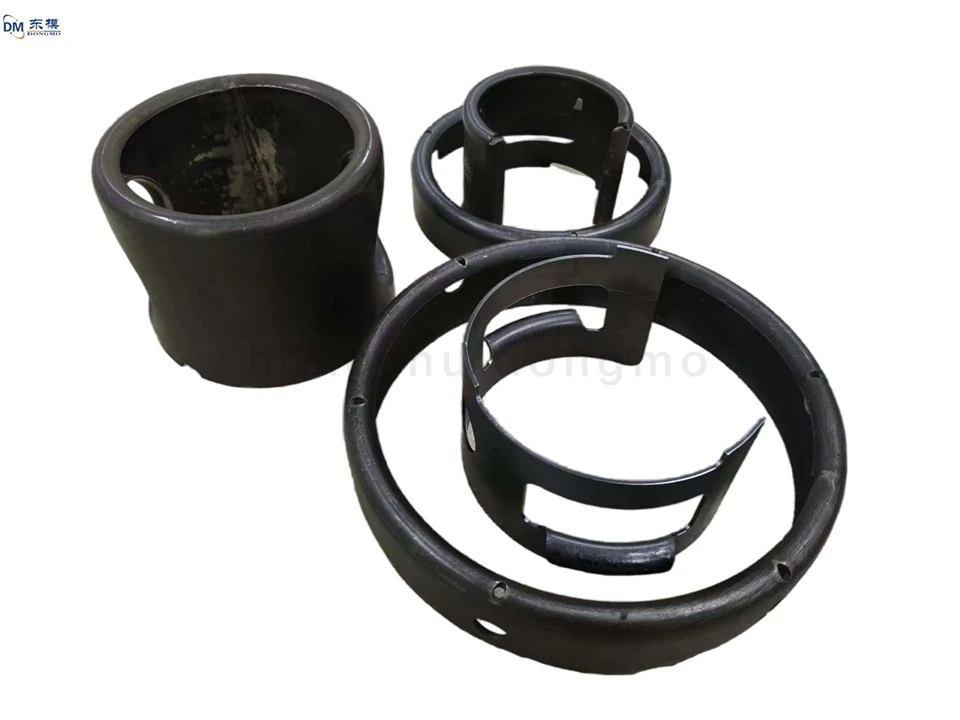

Nestekaasusylinterin metallileimaus, kahva, pohja, sylinterin leimausosat

I. Leimausmeistien ydinkomponentit: kaksois-meistiliitosjärjestelmä

Perusrungon näkökulmasta täydellinen meistosuulake koostuu pääasiassa kahdesta osasta: ylemästä ja alemmasta. Nämä kaksi osaa toimivat yhdessä tarkasti ohjatakseen materiaalin plastista muodonmuutosta. Ylempi suulake sisältää tyypillisesti avainkomponentteja, kuten muottipohjan, leikkauslaitteen, mallin ja ohjauspilarit. Muottipohja tukiperustuksena on yleensä valmistettu erittäin lujasta seosteräksestä, jotta varmistetaan vakaus toistuvissa iskuissa. Leikkauslaite on vastuussa metallilevyn leikkaamisesta esiasetetun ääriviivan mukaisesti; sen terävyys ja kestävyys vaikuttavat poikkileikkauksen-laatuun. Mallissa on paineensiirtotoiminto, joka varmistaa, että materiaali on tasaisesti jännittynyt ja saavuttaa odotetun muodonmuutoksen. Erityisen huomionarvoinen on ohjauspylväiden rakenne-ne toimivat "ohjainkiskoina", rajoittaen ylemmän ja alemman muotin liikerataa ja varmistavat tarkan sijoituksen jokaiselle meistotoimenpiteelle.

Vastaavasti alemmalla suulakkeella on myös rakenteellisia ominaisuuksia: kolme{0}}yhdessä-rakenne, joka koostuu muotin pohjasta, ohjauspilareista ja mallista. Se ei ainoastaan ​​suorita tehtävää toimia synkronisesti ylemmän muotin kanssa, vaan sen on myös selviydyttävä itsenäisesti materiaalin aiheuttamista reaktiovoimista. Esimerkiksi käytettäessä yhdistelmiä aihiota ja lävistystä varten koveran muotin keskellä oleva neliömäinen reikä toimii leikkaavana reunana, joka toimii yhdessä sisemmän irrotuslevyn irrotustoiminnon kanssa erottaakseen tehokkaasti valmiit tuotteet romusta. Tämä dynaaminen tasapainotusmekanismi ylemmän ja alemman muotin välillä on perusta monimutkaiselle muovaukselle meistosuuttimissa.

II. Apujärjestelmien synergistinen vaikutus Päärakenteen lisäksi sarja kehittyneitä apulaitteita parantaa entisestään muotin suorituskykyrajoja. Ohjainholkista esimerkkinä, sen ohjauspilarin ulkopuolelle sijoitettu rakenne vähentää tehokkaasti kitkahäviöitä ja pidentää laitteen käyttöikää; rajatappi toimii "turvavartijana" ja rajoittaa tiukasti liikealuetta estääkseen ylikuormituksen aiheuttamia kuolevia vaurioita. Jousikokoonpanon innovatiivinen sovellus osoittaa entisestään teknisen suunnittelun viisautta-samalla kun se tarjoaa puskurisuojan, se voi myös ajaa poistolevyn nollautumaan nopeasti, mikä tekee koko syklistä sujuvamman.

Huippuluokan{0}}valmistusskenaarioissa voimme nähdä myös älykkäämpien elementtien integroinnin. Esimerkiksi joissakin edistyneissä muotteissa on anturivalvontajärjestelmät reaaliaikaisen-painetietojen palautteen antamiseksi; tai ne käyttävät pneumaattisia/hydraulisia poistolaitteita epäsäännöllisen muotoisten työkappaleiden poistamisen automatisoimiseksi. Vaikka nämä parannukset eivät muuta perusarkkitehtuuria, ne parantavat merkittävästi laitteiden mukautumiskykyä ja luotettavuutta.

III. Kunkin osan toiminnallinen kytkentä ja arvon ilmentymä Kunkin yksityiskohdan lähempi tarkastelu paljastaa, että niin -ns. "yksinkertainen rakenne" kätkee itse asiassa piilotettuja monimutkaisuuksia. Otetaan esimerkkinä yleinen aihiotussuulake: näennäisen tavallisen suorakaiteen muotoisen tuotteen takana piilee huolellinen suunnittelu pohdinta- ja lävistysmassasta, jossa ei ole viistettyjä reunoja sen kehällä; kolmen pienen pyöreän reiän muodostuminen keskelle on tulosta ejektorilävistimen ja vastaavan leikkuureunan tarkasta yhteistyöstä. Vielä hienovaraisempi on kiinnitysavaimen läsnäolo-tämä helposti huomiotta jäävä pieni osa estää meistiä hyppäämästä ulos suulakkeesta tärinän vaikutuksesta, mikä välttää turvallisuusonnettomuudet.

Tämä toiminnallinen kytkentä makrotasolta mikrotasolle läpäisee koko suuttimen suunnitteluprosessin. Olipa kyseessä ohjauslevyn esikalibrointitoiminto, joka varmistaa materiaalin pääsyn työskentelyalueelle suoraan, tai irrotuslevyn kaksisuuntainen toiminta (sekä valmiin tuotteen poistaminen että prosessoitavan alueen painaminen alas), molemmat kuvaavat totuutta: erinomainen meistosuulake ei ole vain kokoelma osia, vaan orgaaninen, elävä kokonaisuus.
